Компания «Кросслайн рус» осуществила ввод в эксплуатацию участка автоматизированной обработки деталей типа «Вал» и «Ротор» с внедрением технологии обработки и системой Hexagom для контроля точности обработки деталей.
Задачи проекта
Модернизация цеха по изготовлению вала и ротора тягового электродвигателя с целью увеличения производительности, снижения себестоимости продукции и замены изношенного, морально устаревшего оборудования.
Номенклатура деталей:
- Детали типа «Вал»: материал – сталь 45, диаметром не более 40 мм, длиной не более 450 мм.

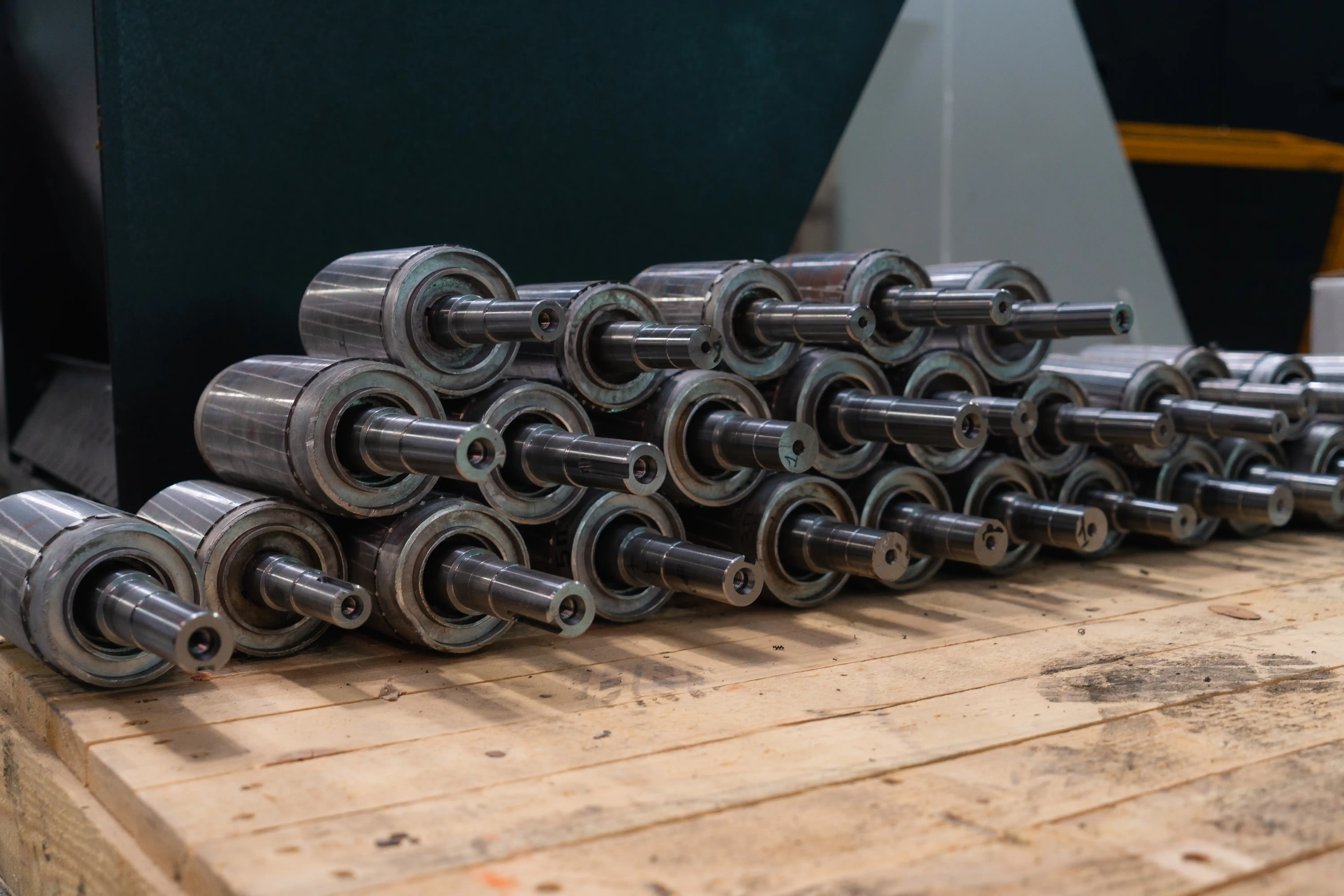

- Детали типа «Ротор»: материал – сталь 45, электротехническая сталь Д400-50А, диаметром не более 115 мм, длиной не более 450 мм и массой не более 15,3 кг.
Технологические операции:
- черновая и чистовая обработка;
- сверление;
- нарезание резьбы М8 и М10;
- полный цикл токарной обработки 2-мя револьверными головками;
- фрезерование;
- накатка рифления.
Реализация проекта
Выполненные работы

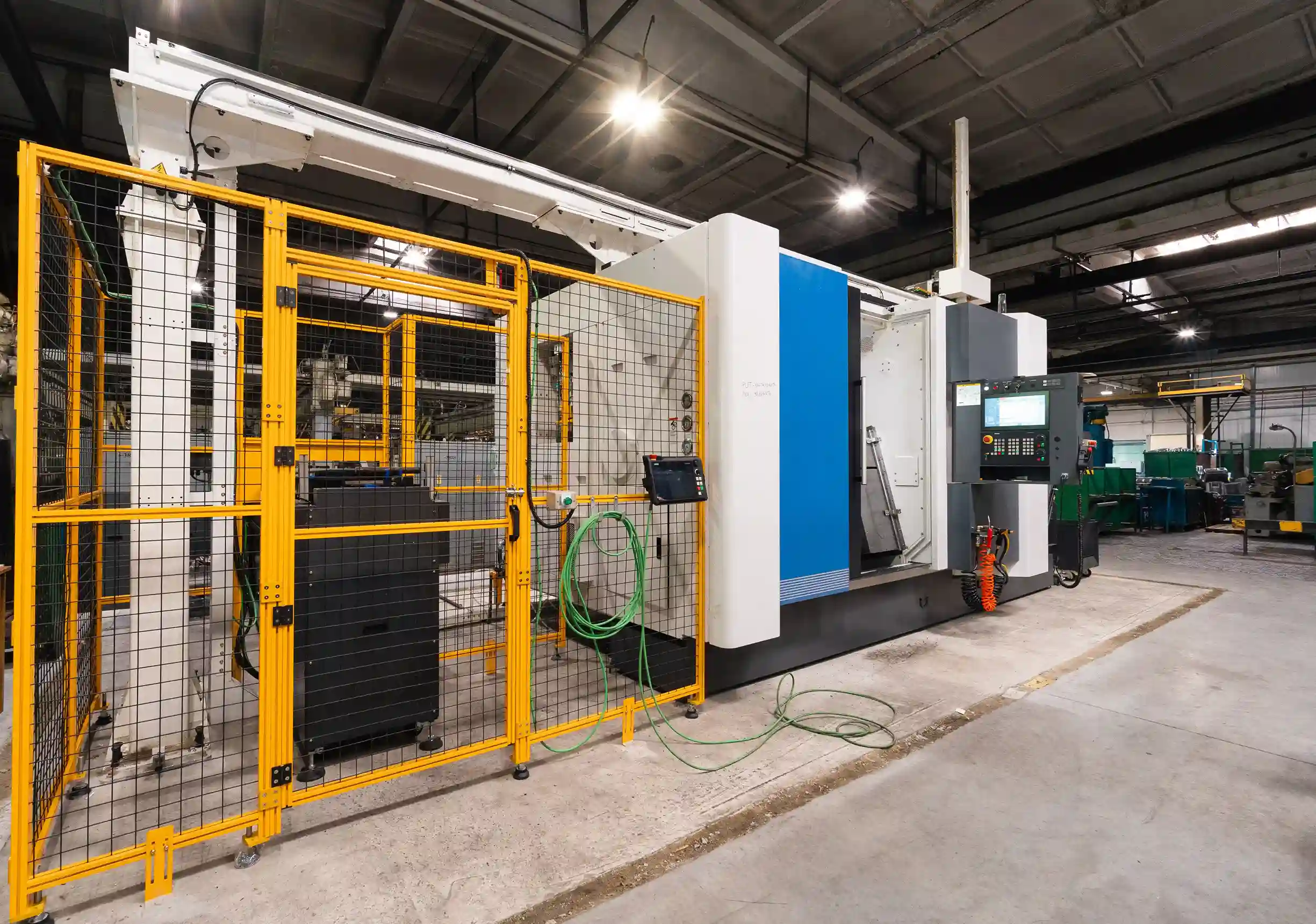

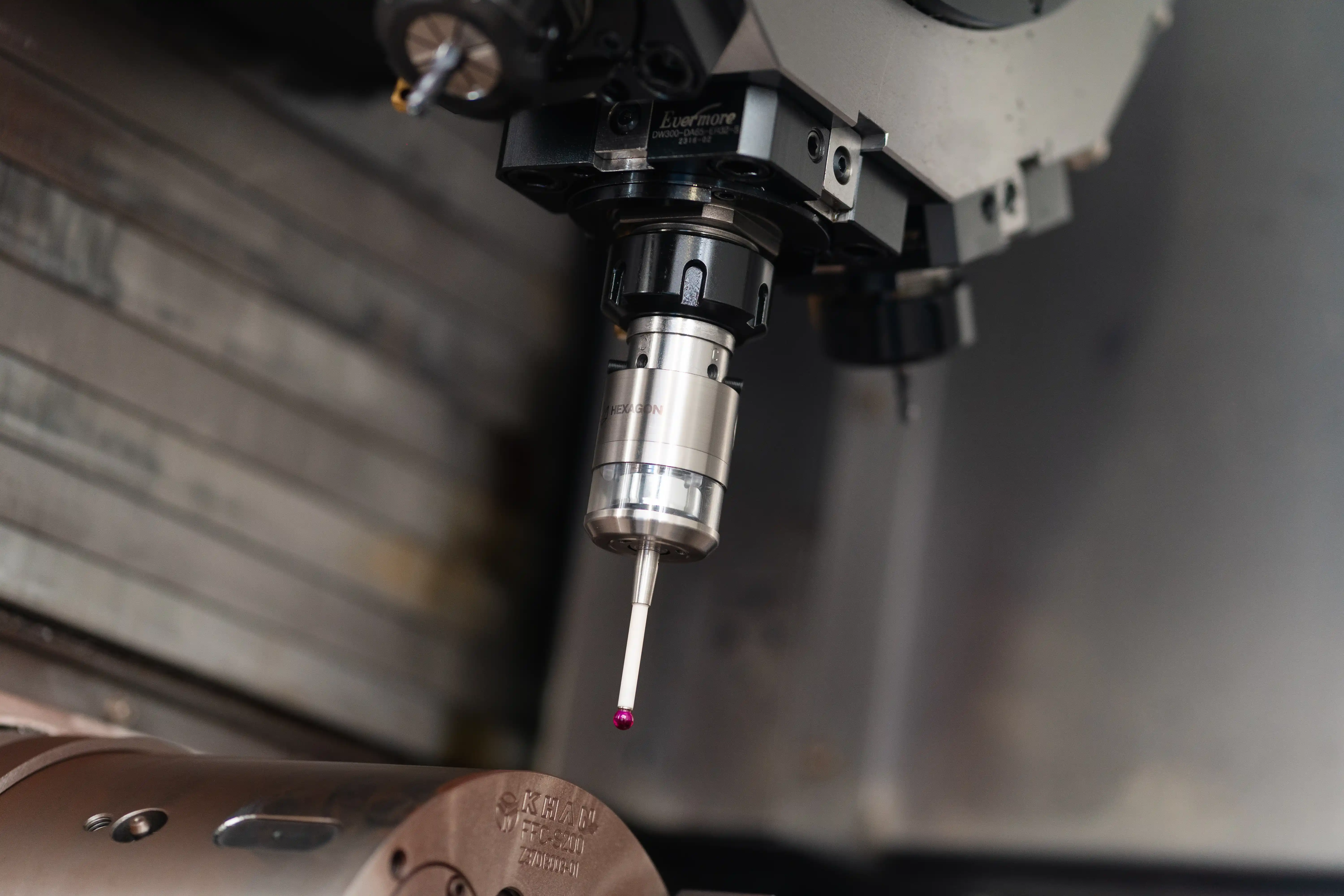

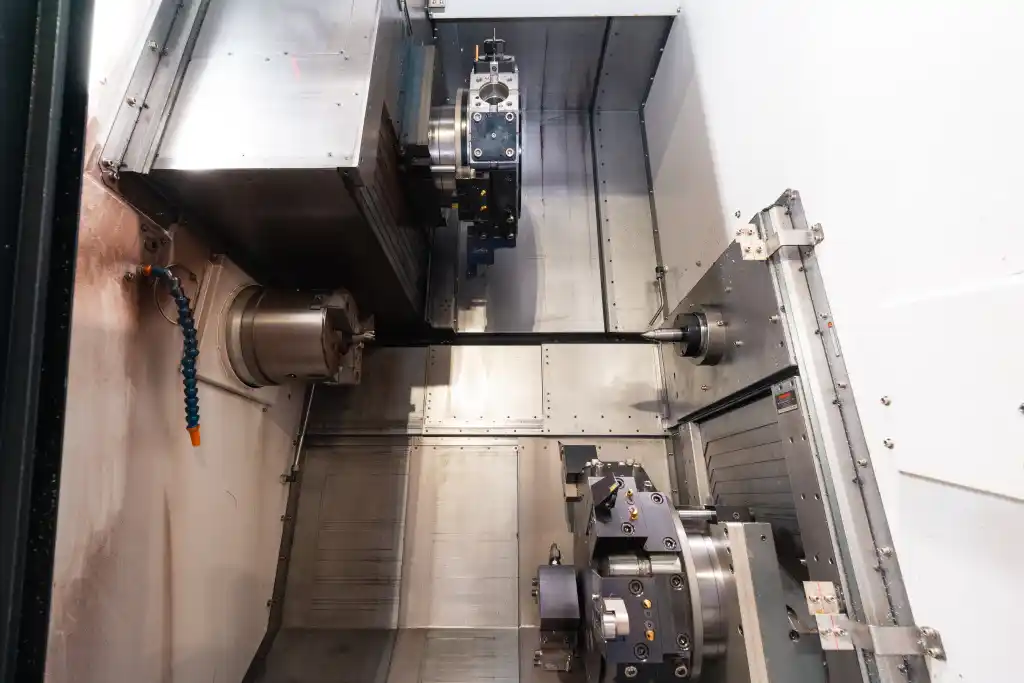

Для реализации данного проекта был выбран высокотехнологичный многозадачный токарный обрабатывающий центр, который имеет две револьверные головки, специальный патрон, самоцентрирующийся люнет, позволяющий обработать деталь без переустанова и достигнуть полной обработки детали за две минуты. Для контроля точности обработки деталей установлена система измерения Hexagon. Приводные блоки позволяют выполнять не только токарные операции, но и операции фрезерования, обеспечивая полный цикл обработки. Система контроля обеспечивает точность измерения до нм.

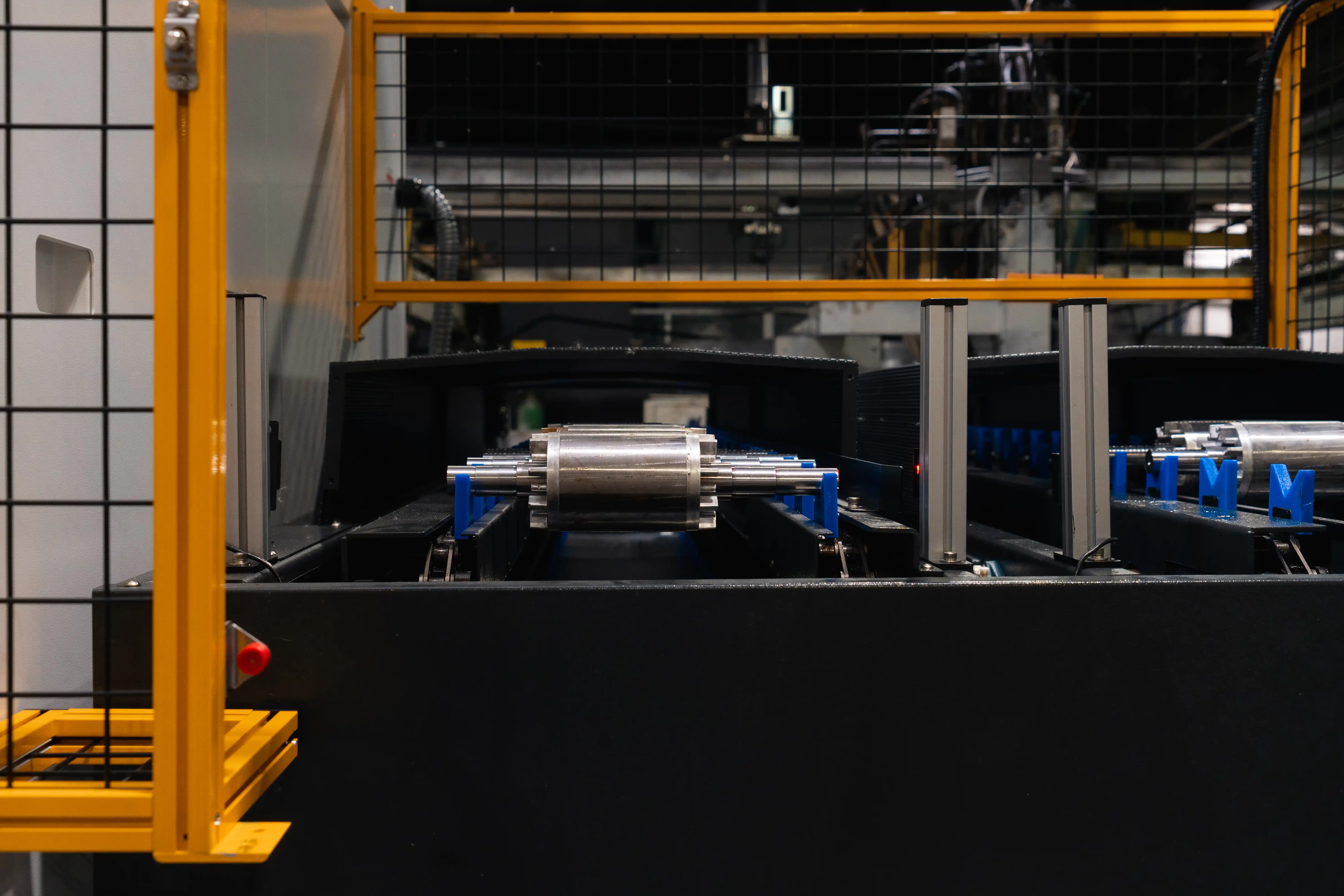

Автоматизация загрузки и накопительный конвейер

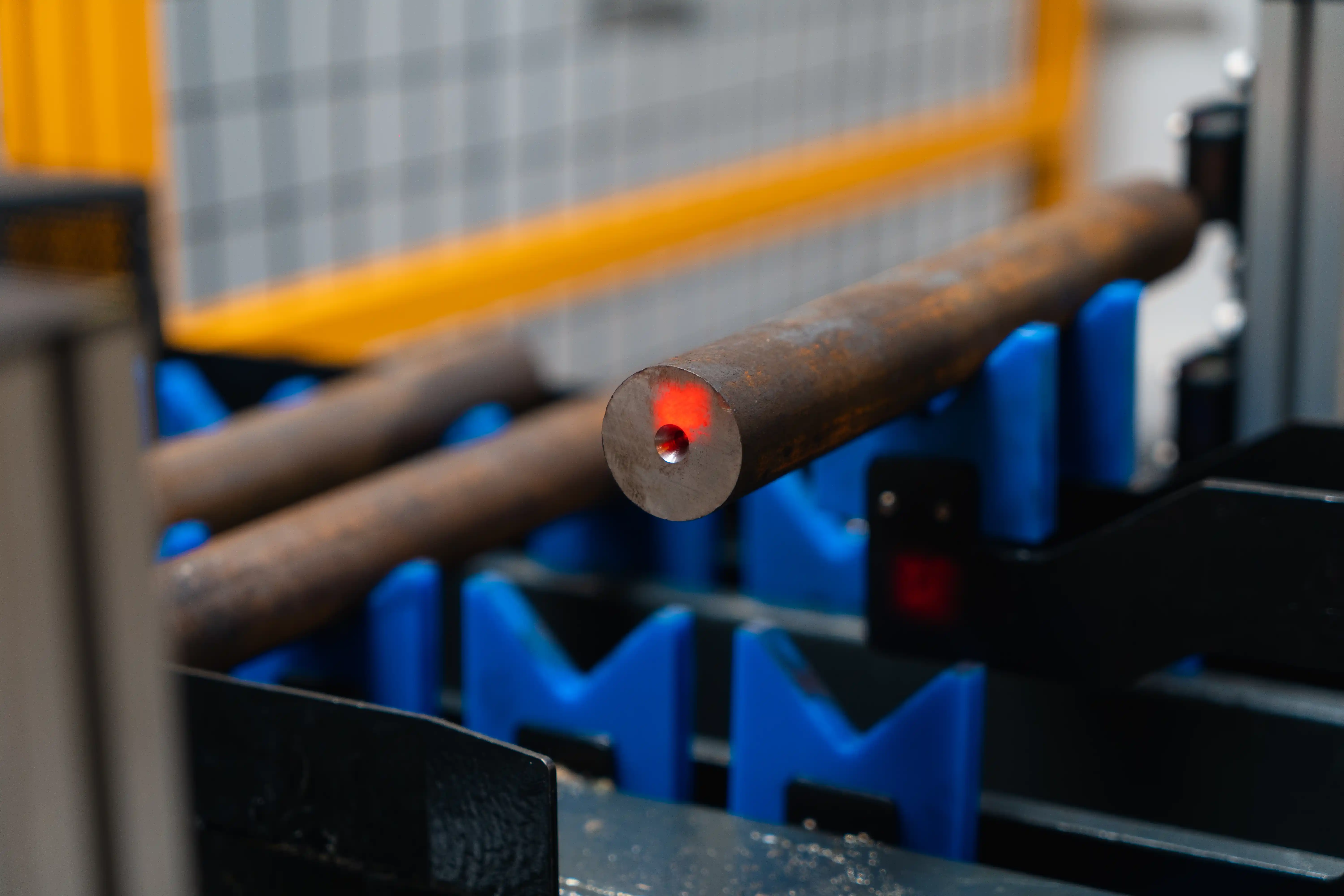

Накопительные конвейеры для заготовок и готовых деталей синхронизированы с работой всего комплекса. Манипулятор использует техническое зрение для определения наличия заготовки в ячейке, распознавания типоразмера и позиционирования. Алгоритмы работы манипулятора обеспечивают минимальные расстояния перемещений, в нужный момент манипулятор оказывается в максимально близком положении.
Достижения
- Выполнение плана производства.
- Повышение качества продукции.
- Достижение высокой эффективности и конкурентоспособности производственного процесса.
- Снижение трудоемкости и повышение безопасности труда.
- Улучшение условий труда и повышение культуры производства.
