Компания «Кросслайн рус» успешно осуществила поставку и запуск горизонтального обрабатывающего центра для крупного предприятия в сфере машиностроения.
Цель проекта

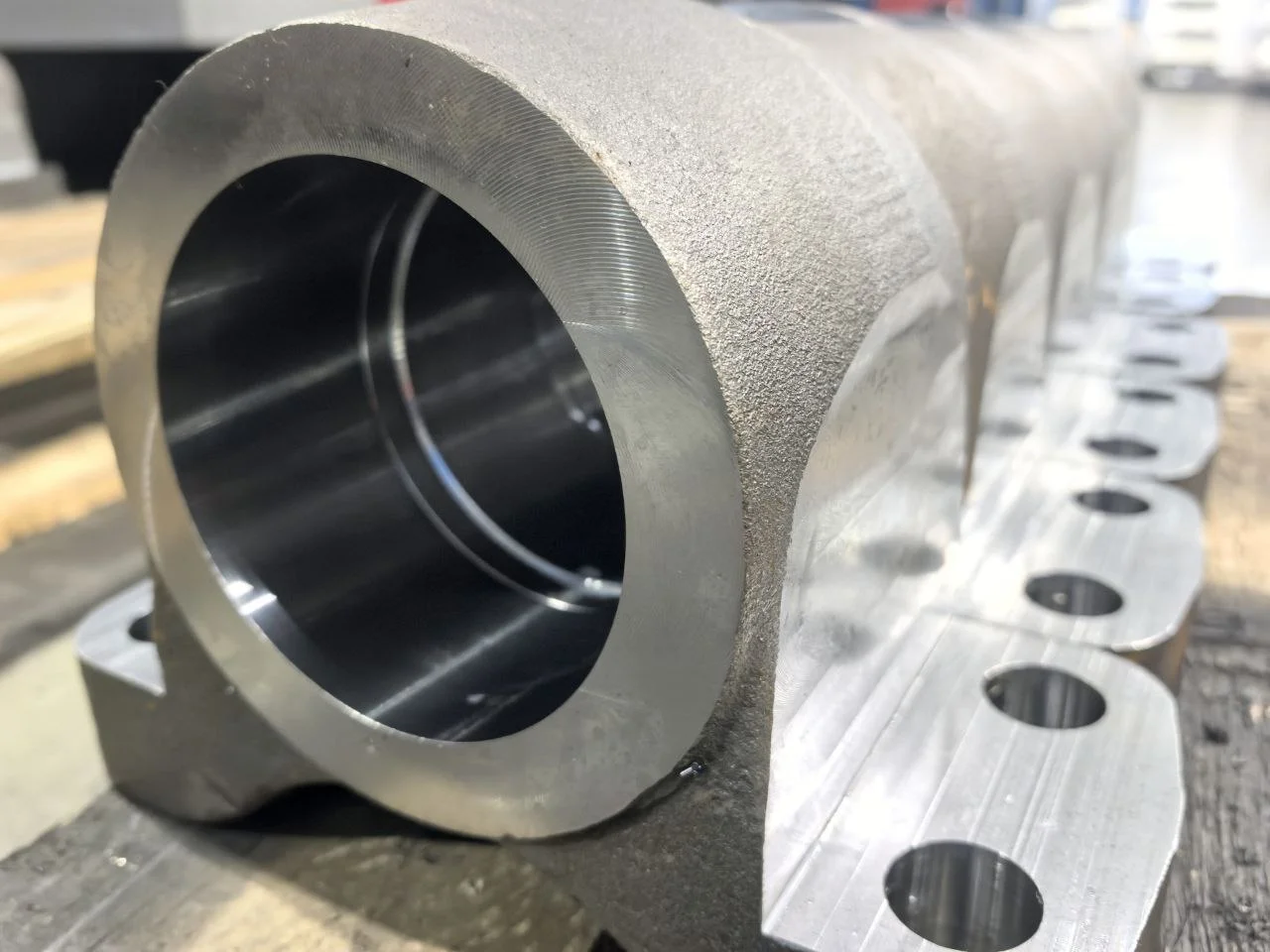

- модернизация участка обработки деталей корпуса гидроцилиндра,
- повышение точности и повторяемости,
- автоматизация производственного цикла.
В рамках проекта был поставлен и введен в эксплуатацию горизонтальный фрезерный станок с ЧПУ.
Проведенные работы
«Кросслайн рус» выполнила полный цикл работ «под ключ», обеспечив не просто поставку станка OKK, а его полную интеграцию в технологический процесс:
Анализ техпроцессов и подбор оборудования
Логистика и доставка
Монтаж и пусконаладка
Наладка ЧПУ и тестовая обработка
Обучение персонала.

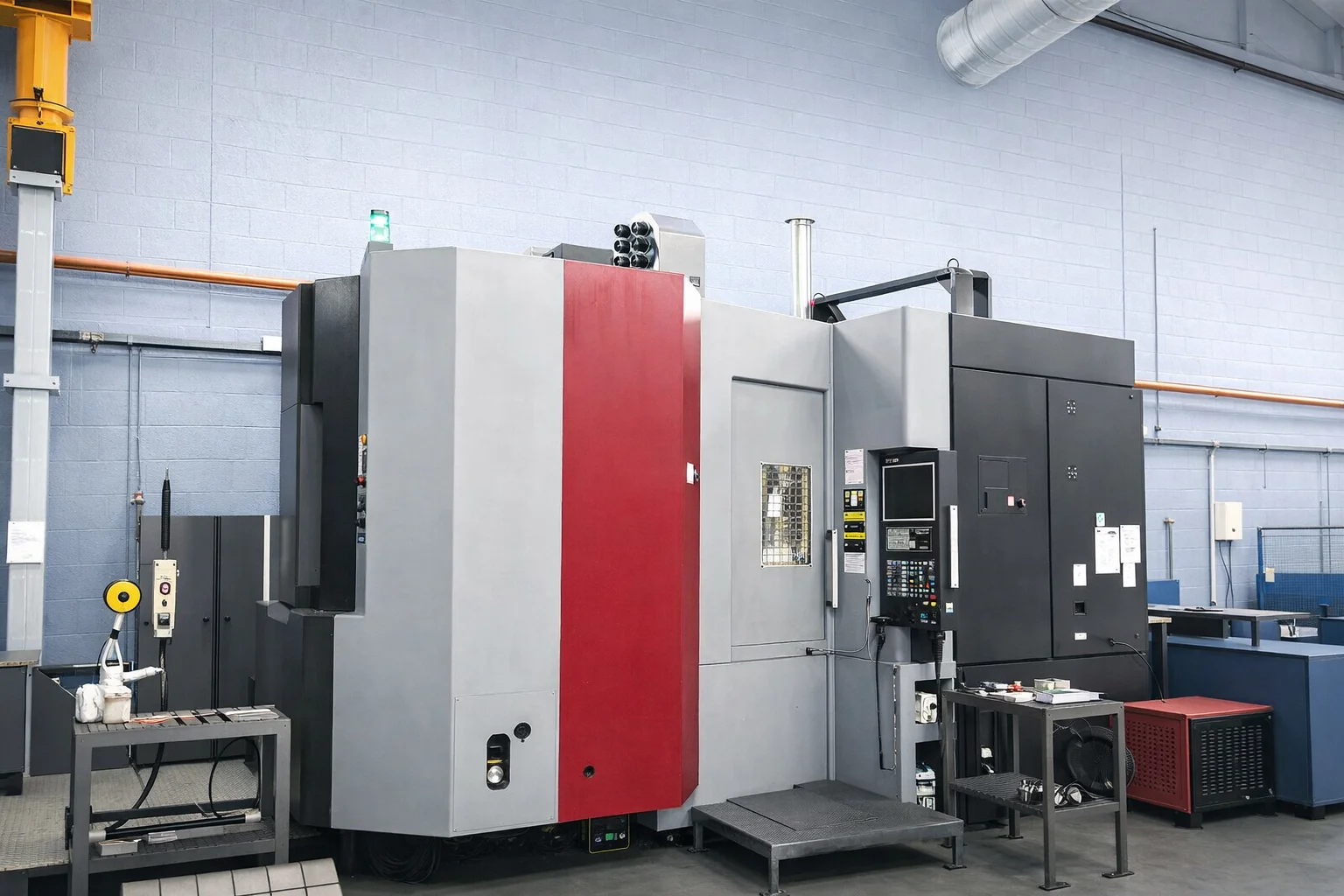

Основные характеристики горизонтального обрабатывающего центра HM 630

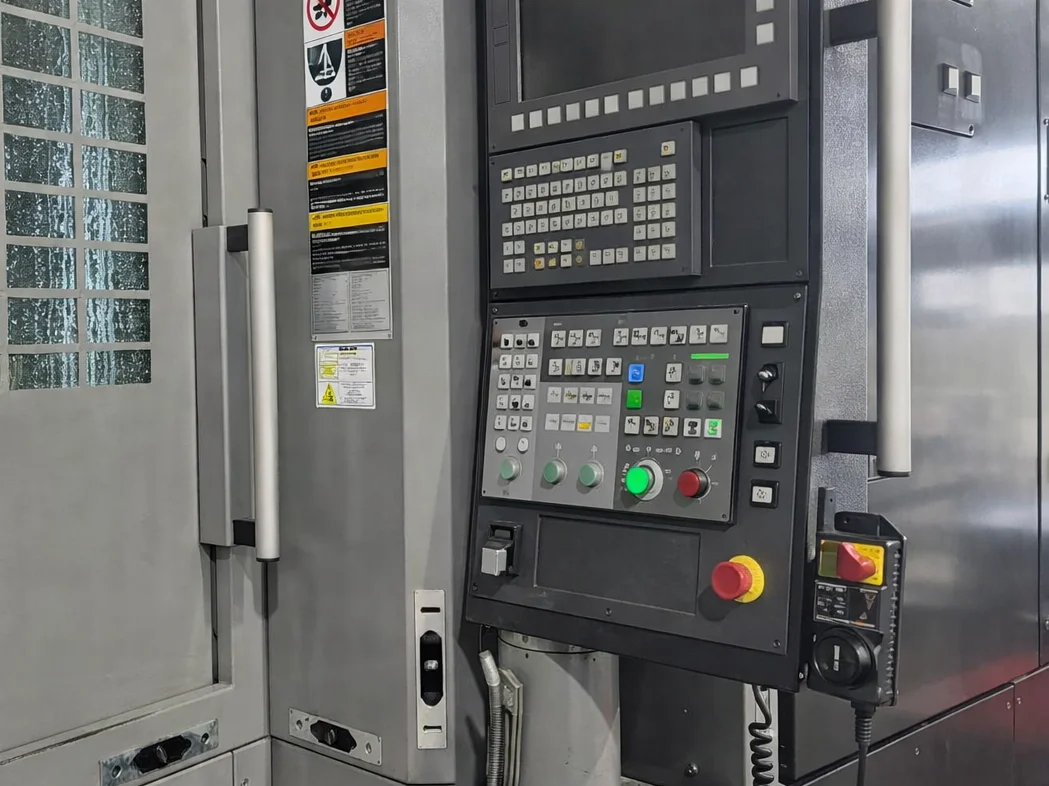

Система ЧПУ: Fanuc 31i-Model B5 — высокопроизводительное управление, надежность, знакомый интерфейс для программистов.
Паллетная система: Rotopalette (2 паллеты 630x630 мм) — решение для автоматизации загрузки. Обработка на одной паллете ведется, пока идет смена заготовок на другой, что сокращает вспомогательное время до 12 секунд.
Смена инструмента: автомат смены инструмента (ATC) с магазином на 50 позиций типа BT50 и временем смены 4.4 сек. — минимизация простоев на переналадку.
Шпиндель: мощность 30 кВт, частота вращения до 12 000 об/мин, конус BT50 — обеспечение высокой производительности при обработке сталей и чугунов.
Рабочие перемещения: по осям X/Y/Z: 1050 / 900 / 900 мм — возможность обработки крупногабаритных заготовок.
Поворотная ось B: полный оборот на 360° с точностью позиционирования 0.001° — ключевой параметр для высокоточной многосторонней обработки без переустановки детали.
Допустимая нагрузка: максимальный вес на паллете — 1300 кг — возможность работы с тяжелыми заготовками.
Габариты заготовки: максимальный диаметр — 1110 мм, высота — 1220 мм.
Стратегическая поставка оборудования от «Кросслайн рус» — это инвестиция в модернизацию, основанная на глубоком анализе и комплексном инжиниринговом подходе.
