Измерительные системы — это оборудование, датчики и программные средства для контроля геометрии деталей, инструмента и технологических параметров на различных этапах производства: от установки и обработки заготовки до окончательной проверки готового изделия.
Современное измерительное оборудование для металлообработки позволяет автоматизировать контроль размеров и допусков, своевременно выявлять отклонения и использовать результаты измерений для корректировки технологического процесса. Интеграция средств измерения со станками с ЧПУ помогает повысить стабильность обработки, сократить количество ручных операций и снизить риск выпуска несоответствующей продукции.
Основные задачи измерительных систем
Контроль геометрии деталей — размеров, формы, взаимного расположения поверхностей, углов и других контролируемых параметров.
Контроль допусков — выявление отклонений от требований чертежей и технической документации.
Автоматизация измерений — сокращение ручных операций и влияния человеческого фактора на результаты контроля.
Сбор и анализ измерительных данных — накопление информации для статистического контроля и оптимизации производственного процесса.
Контроль соответствия продукции требованиям применяемых стандартов и нормативной документации.
Применение автоматизированных измерительных систем позволяет контролировать качество непосредственно в производственном цикле, быстрее обнаруживать отклонения и снижать вероятность повторной обработки и брака.
Виды измерительных систем
1. Координатно-измерительные машины (КИМ)

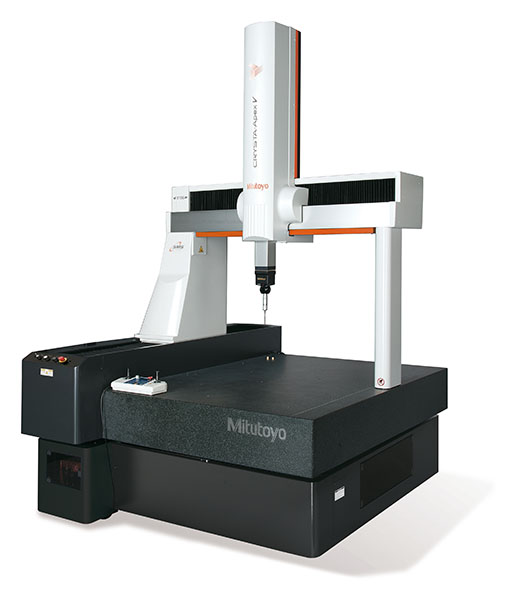

Координатно-измерительные машины — высокоточное оборудование для контроля размеров, формы и положения элементов детали в пространстве. Измерительный датчик перемещается по координатным осям X, Y и Z, фиксируя точки поверхности изделия.
Полученные данные позволяют выполнять контроль геометрии деталей, сравнивать фактические параметры с чертежом или 3D-моделью и определять отклонения от заданных допусков.

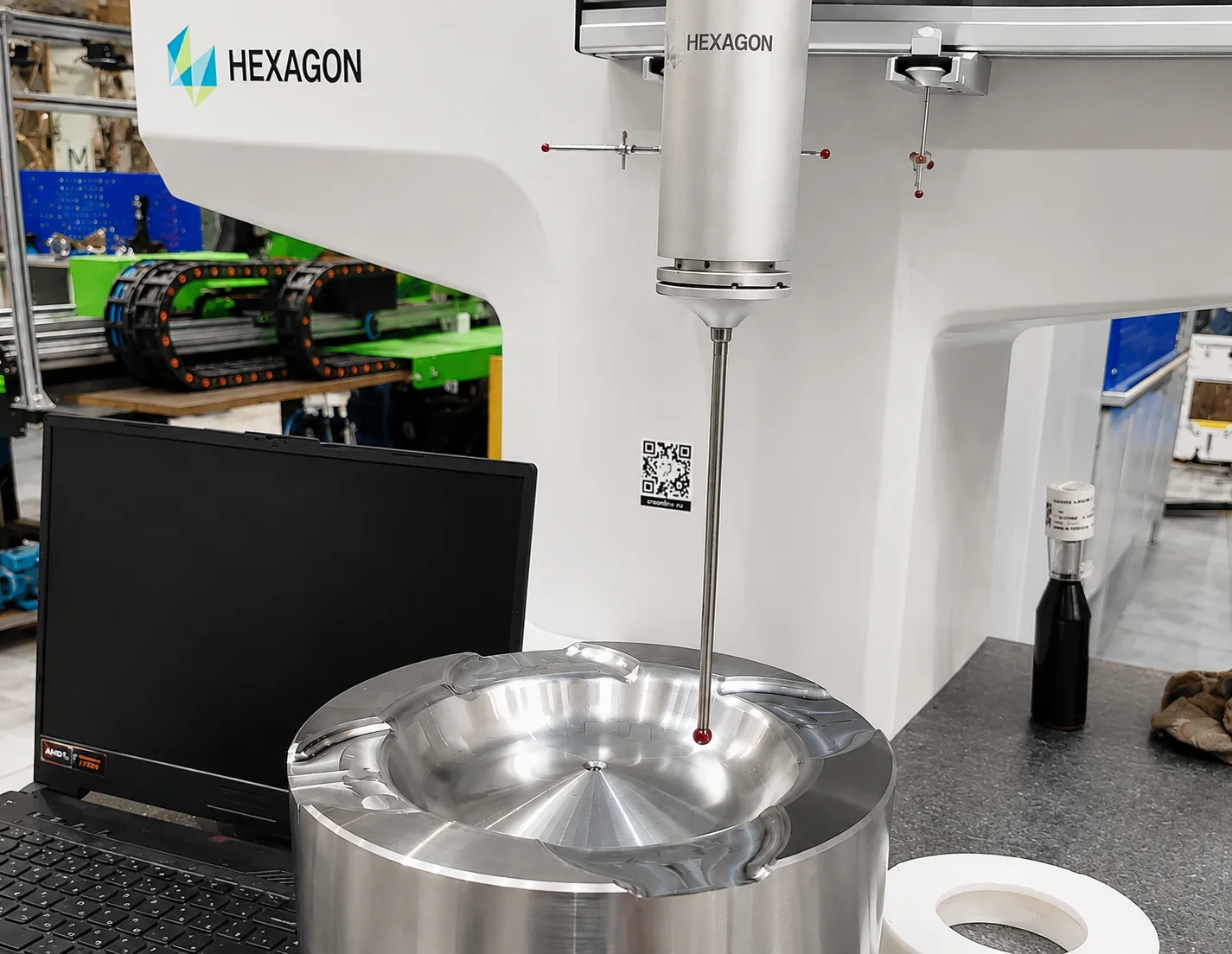

После механической обработки деталь устанавливается в рабочей зоне КИМ и измеряется по заданной программе. Если контролируемые параметры выходят за пределы допуска, результаты измерений могут использоваться для корректировки смещений или параметров обработки на станке с ЧПУ.
При интеграции КИМ и станков с ЧПУ измерительные данные могут автоматически передаваться в производственную систему, что позволяет организовать замкнутый цикл контроля и коррекции процесса с минимальным участием оператора.

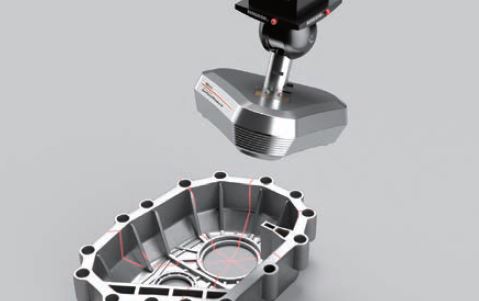

КИМ также применяются для получения цифровой геометрии сложных изделий и последующей передачи данных в CAD/CAM-системы.
По конструктивному исполнению применяются различные типы координатно-измерительных машин:
Консольные КИМ обеспечивают удобный доступ к измеряемой детали и применяются в том числе для контроля крупногабаритных изделий.
Портальные КИМ имеют большой измерительный объём и подходят для контроля габаритных деталей и конструкций.

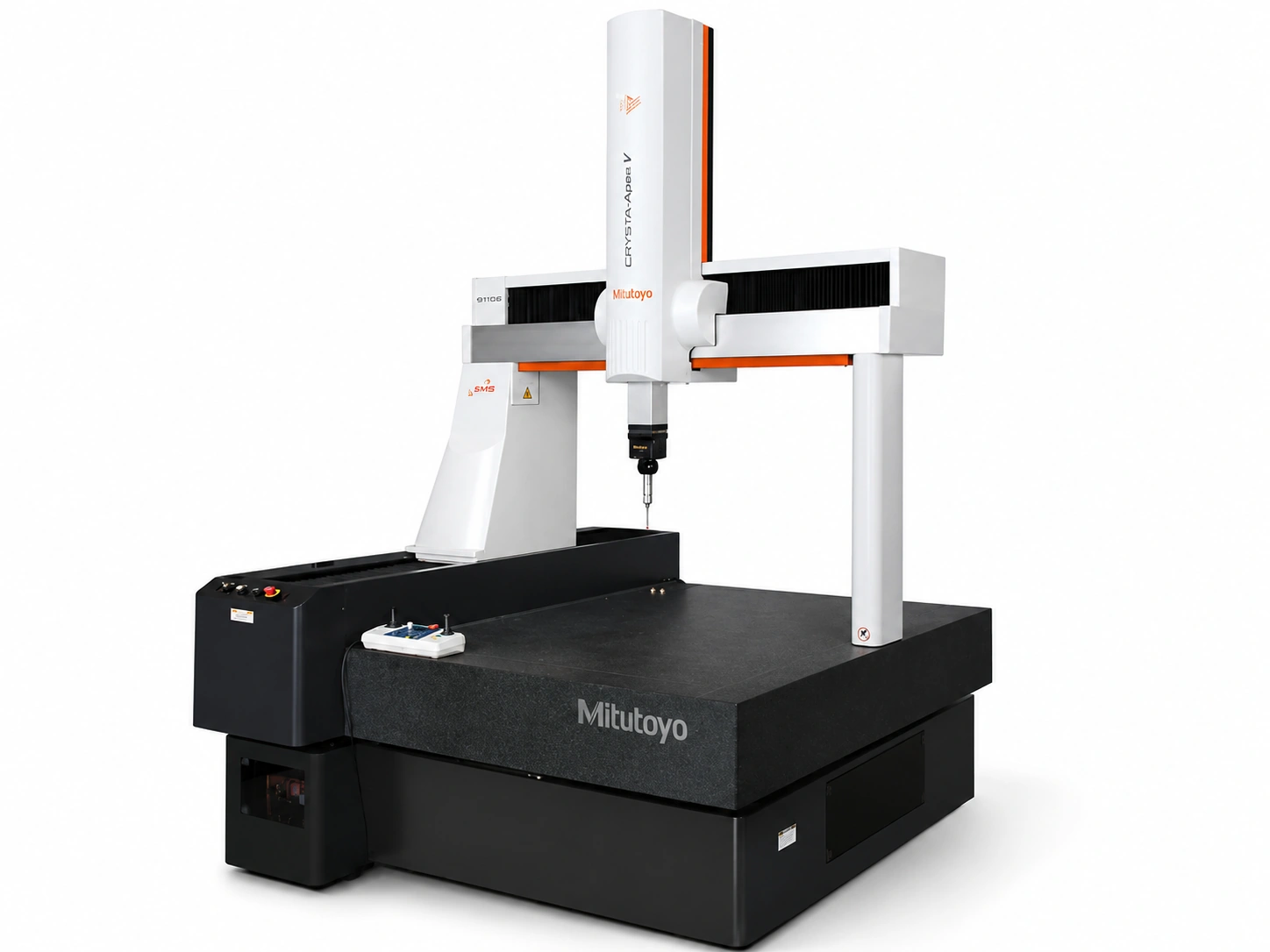

Мостовые КИМ отличаются высокой жёсткостью конструкции и широко применяются для точного контроля деталей машиностроения.
Выбор типа КИМ зависит от размеров изделий, требуемой точности, производительности измерений и условий эксплуатации.
2. Измерительные датчики для станков с ЧПУ

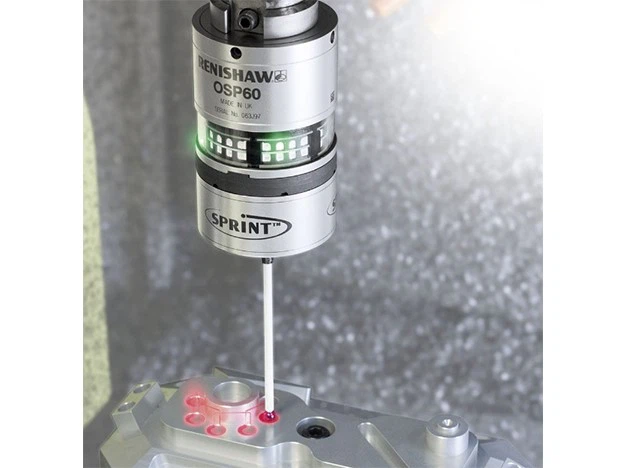

Измерительные датчики для станков с ЧПУ позволяют автоматизировать привязку заготовки, контроль размеров детали и проверку режущего инструмента непосредственно в рабочей зоне станка.
Датчик измерения заготовки и детали определяет положение заготовки, контролирует обработанные поверхности и передаёт полученные координаты в систему ЧПУ. Это позволяет сокращать время настройки станка, контролировать размеры в процессе обработки и при необходимости корректировать смещения.

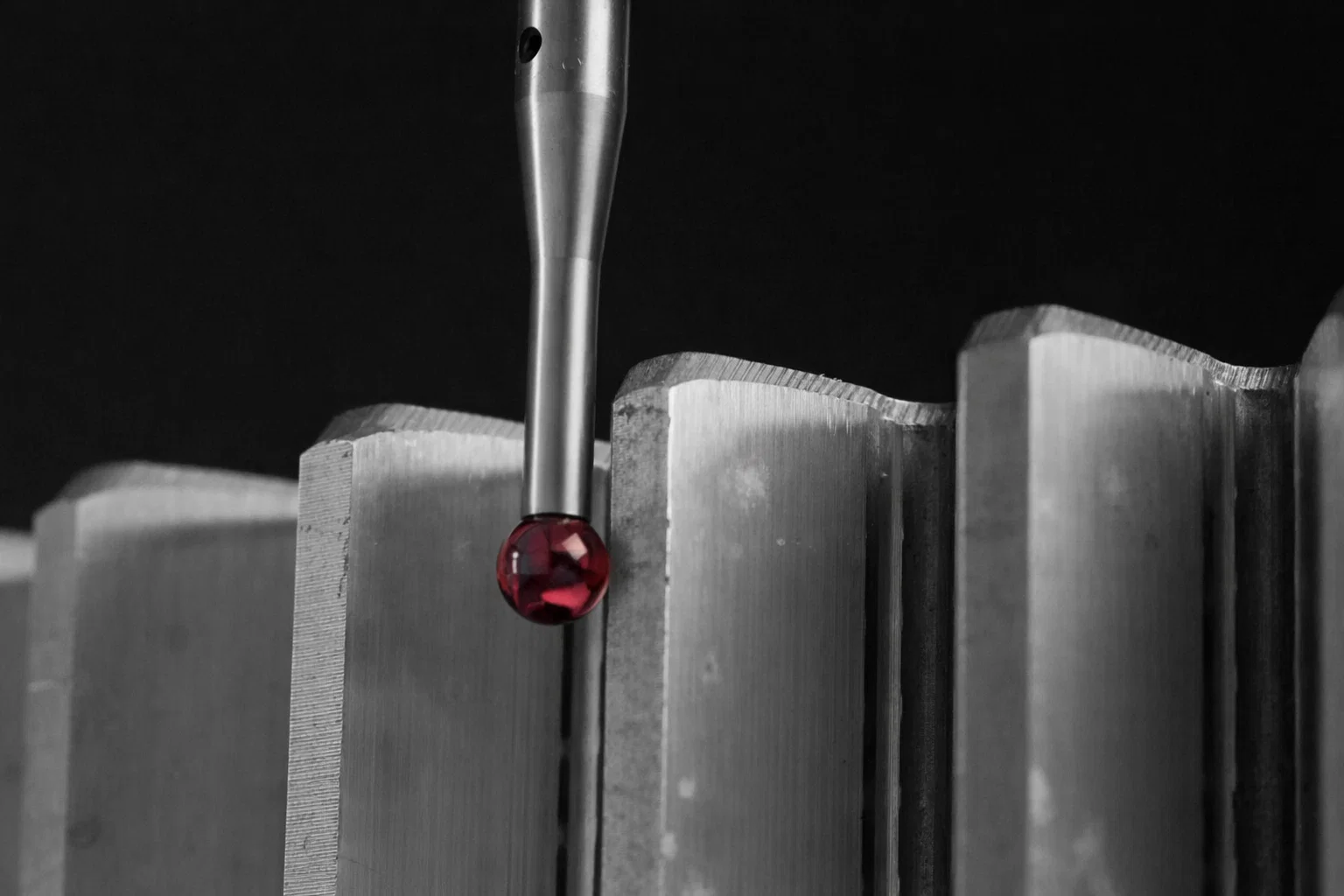

Измерительный щуп оснащается наконечником, часто со сферой из синтетического рубина. При касании поверхности датчик формирует сигнал, а система ЧПУ фиксирует координаты срабатывания по соответствующим осям.
На обрабатывающих центрах измерительный щуп может храниться в инструментальном магазине и автоматически устанавливаться в шпиндель по управляющей программе. После вызова датчика выполняется заданный измерительный цикл, а полученные данные используются системой ЧПУ для контроля положения и геометрических параметров детали.
Датчик контроля инструмента используется для измерения длины и диаметра режущего инструмента, контроля его состояния и обнаружения поломки. Такие системы могут быть контактными или бесконтактными.
Технологии передачи сигнала
- Оптическая система (ИК-передача) — применяется при наличии прямой видимости между датчиком и приёмником.
- Радиосистема — подходит для крупногабаритных, портальных и 5-осевых станков, где обеспечить прямую видимость затруднительно.
- Проводная система — используется преимущественно для стационарно установленных измерительных датчиков и систем контроля инструмента.
3. Приборы предварительной настройки инструмента — пресеттеры

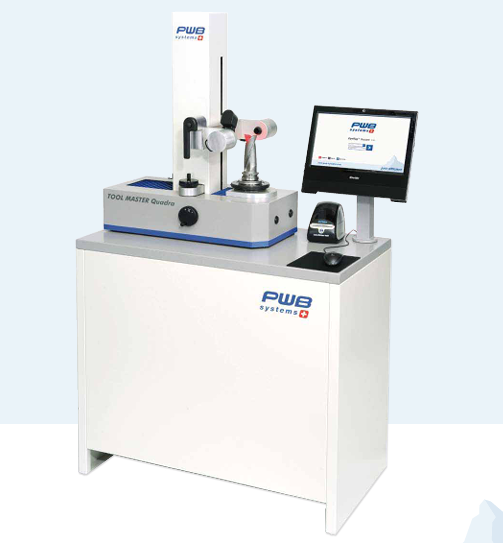

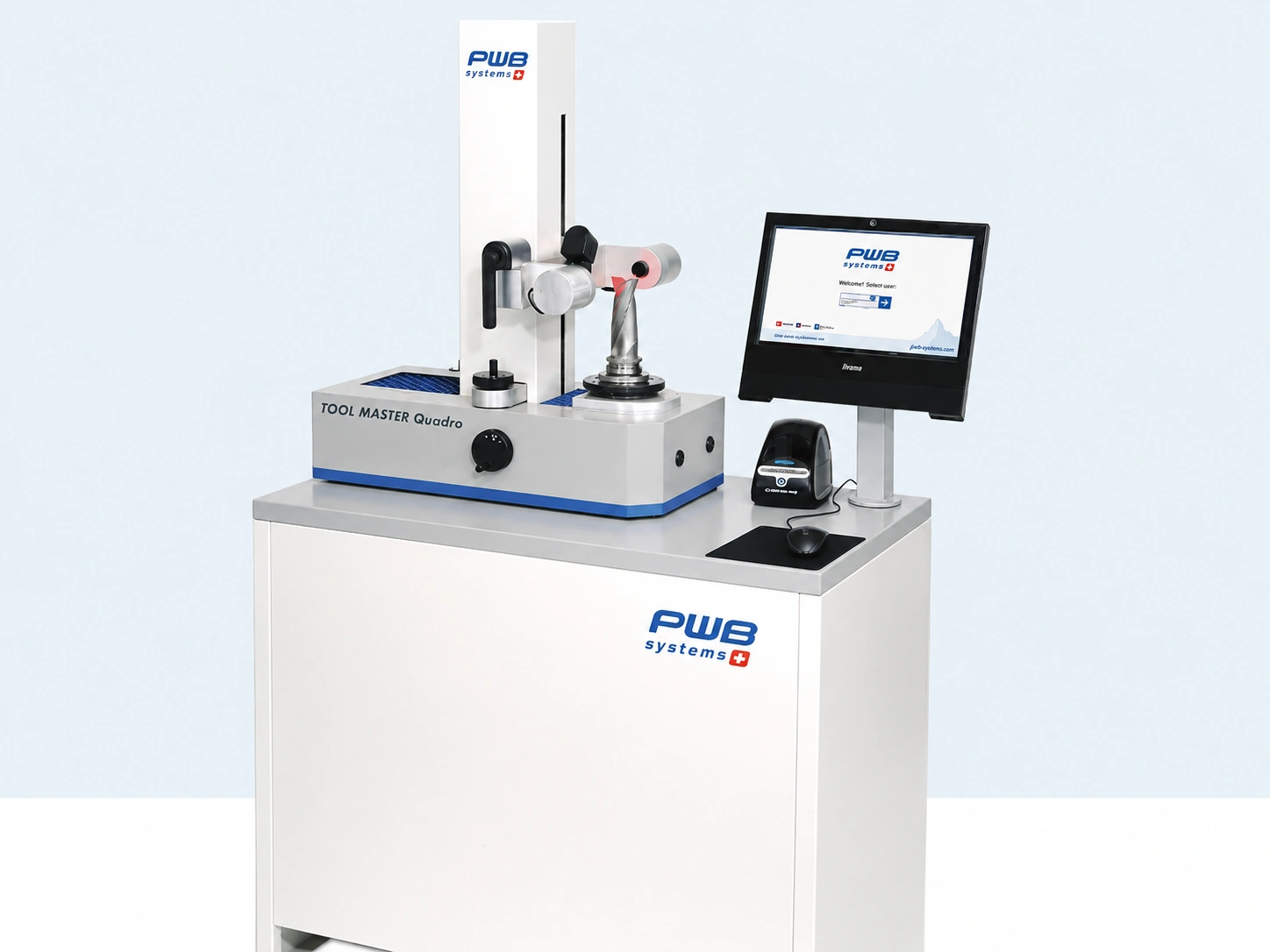

Пресеттеры предназначены для измерения и предварительной настройки режущего инструмента вне станка с ЧПУ. Их применение сокращает время переналадки и позволяет подготавливать инструмент без остановки обрабатывающего оборудования.
Современные приборы предварительной настройки инструмента позволяют измерять длину, диаметр и геометрию режущей кромки с высокой точностью. В зависимости от модели точность измерения может достигать 1 мкм.
Пресеттеры оснащаются оптическими измерительными системами, подсветкой и специализированным программным обеспечением для определения режущей кромки, сохранения результатов измерений и анализа параметров инструмента.
При интеграции пресеттера с обрабатывающим центром измеренные параметры инструмента могут передаваться непосредственно в систему ЧПУ. Это сокращает ручной ввод данных, снижает вероятность ошибок и ускоряет подготовку станка к работе.
